FATEK  行业应用-自动分切机

1.前言

分切机是将宽幅材料分切成多条窄幅材料的机械设备，传统的分切机在每次换型时需人工调刀对刀，时间周期长，且更换精度不高，需实时修改调刀，浪费大量人力及时间，材料损耗率高；自动分切机采用伺服控制刀组移动，根据需要加工的宽度以及张数，自动切换刀组点位，将调刀时间缩短至三分钟内，在分切的同时可对刀组进行微调，避免材料切割时被挤压出现的偏差。

2.设备简介

自动分切机工艺流程：根据分切张数以及宽度设置参数。

①启动刀组调刀；②压辊下压；③圆刀&牵引轴启动，可与编码器同步或单独给速度；④刀组进刀靠刀。

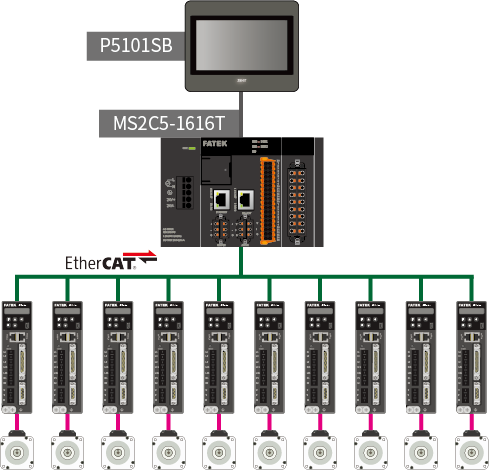

3.系统架构

4.方案优势

01#

EtherCAT总线

采用永宏M系列EtherCAT现场总线与永宏A6E系列总线伺服连接，接线方便，无须繁多的脉冲接线

02#

绝对值编码器

刀组伺服采用绝对值编码器，断电后也可记录当前位置，不需要原点传感器以及回原，上电即可进行调刀生产

03#

节约物料

可在一张模式时分切宽度较小，但超过两张模式的宽度时设置，可同时分切成不同宽度，减少此模式下材料浪费
