永宏在口罩机上的应用

口罩机简介

•新冠肺炎疫情爆发以来，不仅仅是湖北省口罩匮乏，全国乃至全世界口罩资源也是非常紧缺，一时间“买不到口罩”成了热门的话题，以前的口罩是大家平时生活中可有可无的东西，可现在口罩却成了炙手可热的紧缺货，一个小小的口罩如何能挡住可怕的病毒呢？

•口罩机是将多层无纺布通过热压、折叠成型，超声波焊接，废料切除，耳带鼻梁条焊接等工序制造出具有一定过滤性能的各种口罩，口罩设备不是单台的机器，它需要多台机器的配合完成各种不同的工序。本文仅介绍永宏产品在平面口罩内耳焊机上的应用。

设备功能

内耳带口罩机，亦称口罩打片机，是用于自动化生产多层材质平面口罩成品之机台，可使用1~4层PP纺粘无纺布 活性炭以及过滤材料，整个机台从原材料入料到鼻线插入，封边，裁切成品均为一条线自动化作业，根据所使用的原材料不同，可以达到如N95，FFP2等不同的标准。

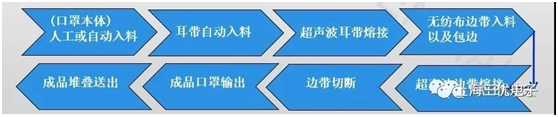

工艺流程


系统配置

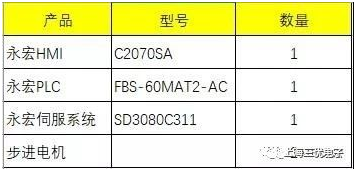

基本配置（每台焊机一套）

永宏P5/P5/C2系列HMI

P5/P2/C2是永宏结合多年行业经验所设计开发出的全新一代高质量、高性能人机界面，除具备坚固的结构与精致的时尚外观外，更有美观方便的背嵌式PLC设计，可将永宏HB1系列PLC直接嵌入于HMI背面，大幅节省空间并降低安装配线成本。更有直观易用的软件开发环境及精美绝伦的图型显示，可帮助用户在弹指之间轻易地建构实用优美的监控画面。

永宏FBs系列PLC

FBs PLC采用永宏自主研发的系统单晶片，集合强大的功能和指令于一体。FBs系列PLC除了开关量控制功能外，在高速计数、高速脉冲输出、通讯、中断等方面特点突出，功能强大。

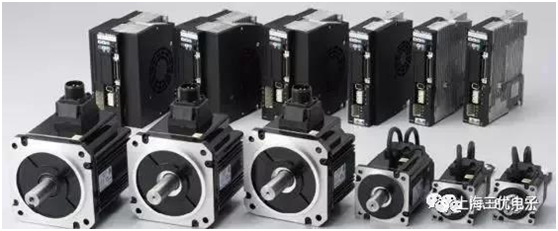

永宏SD3系列伺服系统

永宏SD3系列伺服始终以最高水平满足逐渐多样化时代的需求，提供让客户满意的产品。目前SD3系列产品在以液晶屏搬运机器人为首，包括半导体制造装置、加工机、印刷机、纺织机、各种自动化设备等各式各样的工业机器上得到应用。其产品价值也得到了大量客户的认可。

控制要点

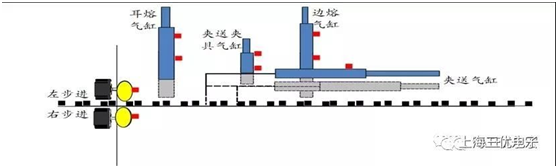

耳带入料

本设备耳带入料采用的是步进电机旋转给进，每旋转180度给进一次，步进电机在高速运行时容易丢步，且在高速运行时快速停机时抖动比较大，这样就会造成耳带位置不稳定，产品质量不过关，经现场反复测试，将步进改为每旋转一圈寻找一次原点，同时利用永宏PLC的多段速功能，在步进电机旋转过程中逐步减小运行速度，使其在停止时不会抖动，经修改后耳带步进每次均能稳定送料，达到用户使用要求。

应用效果

经过反复的调试，设备正常稳定运行，每分钟最快能生成口罩95片。原来客户最快每分钟生产90片，按一天设备工作8小时来算每天提高产量2400片，在同等时间里帮助用户提高了经济效益。

设备视频

 https://v.qq.com/x/page/c3067jp1c4w.html
