纸箱印刷包装机

设备名称：

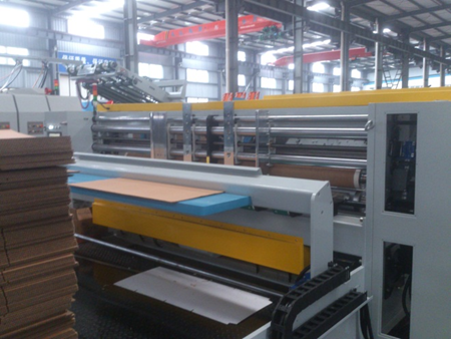

纸箱印刷包装机

设备介绍：

（1）料斗：作为瓦楞纸的承载容器，将其运送至输送带上；

（2）挡板：分为侧挡板前挡板，其与印刷开槽模切机送纸部的右挡板及纸宽相对应，作为前段定位的一部分，运用编码器定位控制；

（3）输送带：将定位好的瓦楞纸运送至送纸部；

（4）侧拍：整齐瓦楞纸。

方案配置：

PLC:FBS-40MCT2-AC   2台 FBS-60XY 2台 FBS-20X  2台

FBS-6AD         2台 FBS-CB55 2个 FBS-24XY 2台

FBS-CM55E      1台 FBS-4A2D 1个

HMI:FT-104ST-T51R   1台

FT-070ST-T41R   1台

方案特色：

分块编写程序，提高可靠性

FUN140指令NC定位功能

硬件高速计数功能

配方存储空间，使用方便

永宏FUN151指令MOD3高速联机
